凝汽器胶球清洗装置

凝汽器胶球清洗装置

浏览:4188次 发布日期:2019-11-18 字号:

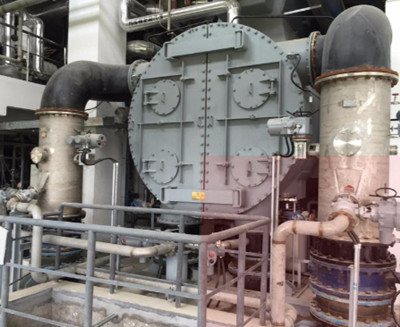

新型胶球清洗装置


一、工作原理:
选用合适的海绵胶球,球的湿态直径比冷却管内径略大一点(约1-2mm),且湿态比重和水相近。将胶球投入装球室内,数量为凝汽器进水室铜管数的10%左右。然后启动胶球泵,打开系统两端球阀, 胶球就在此循环水进口压力略高一些的水流带动下, 进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进口压力差的作用下,被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球随循环水经出水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球室,如此循环往复对凝汽器冷却管实现连续自动清洗。



二、用途:
胶球清洗装置是汽轮发电机组在运行中对凝汽器冷却管进行有效清洗的设备也是可以不停机进行清洗的设备。该装置使用性能的好坏,直接影响到凝汽器的清洁程度和传热效率。是提高电厂经济性,保障凝汽器安全运行不可缺少的设备,然而由于以往的胶球清洗装置由于设计不合理经常造成跑球、收球率低、积球等问题,使清洗不能正常运行,根本达不到清洗的效果与目的,所以经常也是各电厂的头疼问题!

三、发电厂凝汽器胶球自动清洗装置系统主要组成部分:

(1收球网2、二次滤网3、装球室4、分汇器5、胶球泵6、电控柜         7、胶球8、阀门与管道)

1、收球网:我公司生产的收球网是目前较其它胶球清洗装置的更新换代产品,结构形式先进合理.分为栅格网板式(SXF型双栅格网板收球网,SXD型单栅格网板收球网)式收球网.栅格网板式收球网的栅网板可以转动,在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置;既减少水阻又起到清除栅网板上杂物的作用.网板的转动定位由电动执行机构执行(DN300~DN700小型收球网为手动控制).栅网板到位与否是保证胶球清洗装置系统收球率的关键之处. (胶球回收网器)



(1)XSD型收球网

新型旋摆自锁式收球网优点如下:受力合理、密合力大;水阻小、网板不变形;传动机构稳定、零维护;设计新颖、耗功小、环保节能;收球率持续稳定保持在98%以上。

(2)XSF型收球网



2、二次滤网

1、  WED型二次滤网

二次滤网型式:      2、  FED型二次滤网(下进上出型)

3、 XGD型二次滤网(卧式)



二次滤网是冷却水净化装置的主要设备之一,它可以清洗大于6㎜以上的一切杂物,能保证胶球畅通无阻在凝汽器内正常运行,二次滤网起到了关键作用。详细工作参数等情况参阅“二次滤网”使用说明书。电动旋转反冲洗二次滤网结构形式如二次滤网使用说明书上的图样所示:它主要由:(1)壳体(2)不锈钢网芯(3)传动机构(4)减速机(5)强排污装置等部件组成。XGD型旋转反冲洗强排污二次滤网(循环冷却水二次过滤净化装置)



1、WED型二次滤网


该产品系列为带蝶阀的外旋式二次滤网,冷却水从网芯外部流向内部,利用蝶阀的导向,造成冷却水在二次滤网的外围产生旋转流动,将水中杂物从网芯上冲下并从排污管排出。





WE 型二次滤网外形尺寸



2、FED型二次滤网

FED型二次滤网外形尺寸小,操作灵活,根据不同的用途,可改变滤网孔的大小,自行反冲洗使超出规定的固体杂物从水流中分离出来,反冲洗效果好,可以迅速排出分离出来的杂物,局部网孔反冲洗对整体流动干扰小,保证供水稳定,由时间差和差压仪表自动控制反冲洗操作,及时排除分离的杂物。



3、 XGD型二次滤网(卧式)

XGD电动反冲式二次滤网主要由滤网、外壳、蜗轮箱体、排污槽、传动轴、排污口和电驱动等组成。
滤网由骨架、网板和筋板组焊而成,整个滤网有足够的刚性和强度。网板材料为不锈钢,焊接在骨架上,网板上钻孔直径为Φ6mm--Φ10mm(可选)。海水型网板由高品质不锈钢材料制成。 外壳由优质钢板制成。前或后壳体内各焊有一个轴承座,由支撑筋板连接。排污旋转就靠它支撑,轴承座内装有高分子尼龙轴承等。海水型外壳内应加装牺牲阳极,并涂防腐漆或用 1Gr18Ni9Ti 以上材料制作。 排污槽显长条形,布置在滤网进水口上方。排污槽的刮板与滤网表面旋转,与排污管相连,排污管外接排污阀。在运行过程中,当滤网表面积污、杂物堵塞网眼,当滤网内外压差增加到一定值后,就必须打开排污阀,因排污管与冷凝器出水管相连,使排污槽内压力迅速下降,同时排污槽旋转,排污槽罩在滤网的区域内的杂物在刮板的刮动下和水流反冲洗的作用下被排出本体外。在排污过程中,电驱动通过蜗轮蜗杆驱动排污槽缓缓旋转。将滤网上的垃圾清除干净,排污完毕,关断排污阀,电驱动停止转动。



4、胶球泵
胶球泵是胶球清洗装置中使胶球不断循环的动力源,由收球网中引出的密集球的水流通过胶球泵后提高压力送入冷却水管内.该泵是专用的无障碍离心泵,具有不堵球、不损坏球、对胶球磨损小的特点,根据不同的使用条件,选用参数规格不同的胶球泵.建议选用扬程高的胶球泵,确保球的正常回收.

5、程控柜
程控柜为胶球清洗专用设备,程控采用PLC可编程控制器,具有自动、手动控制功能。开关量输入模块DⅠ,开关量输出D0。按工艺流程及设备要求分组,主要按液位信号及PH信号自动控制设备,各设备的运行、备用,状态送到控制面板显示。PLC负责点的采集、回路控制、连锁程序控制。使检测更准确、到位,确保球的高效率回收。具有远程控制功能。



6、分汇器
分汇器是一个三通(管)阀。通过其中导向板的切换可使胶球进入需要清洗的一侧凝汽器中。也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。

7、胶球
连云港振港电力辅机有限公司是冷凝管(容器或管道)清洁系统的主要供应商之一。制造并且销售自己品牌的清洁胶球,并以卓越的胶球质量保证冷凝管清洁系统的完美工作性能。欢迎来电咨询选购。

振港胶球清洗装置的优点:
1、结构设计新颖合理属于新型旋摆自锁式胶球清洗装置,彻底解决胶球清洗装置因水压长期的冲击造成栅板变形,栅板与筒体的密合力不够导致收球率低或者积球等问题。

2、新型旋摆自锁式收球网优点如下:受力合理、密合力大;水阻小、网板不变形;传动机构稳定、零维护;设计新颖、耗功小、环保节能;收球率持续稳定保持在98%以上。
3、操作方便
4、胶球回收率高(≥98%)。
5、二次滤网过滤能力强。(有卧式内芯旋转二次滤网或WE型立式,手动或电动型式)。
